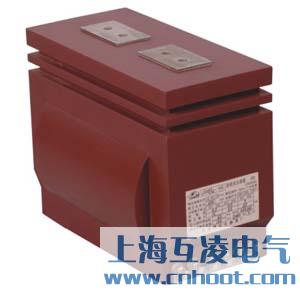

- 產品名稱：LZZBJ12-10A電流互感器
- 型號：LZZBJ12-10A
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
LZZBJ12-10A電流互感器的作用
LZZBJ12-10A電流互感器供50Hz、10KV及以下電力系統操作電能計量、電流測量與監視及繼電保護用。
本產品為全封閉支柱式結構，采用環氧樹脂澆注絕緣。
外絕緣爬電比距滿足Ⅱ級污穢等級要求。
產品執行GB1208—97《電流互感器》標準。
LZZBJ12-10A電流互感器參數
額定電壓 10kV 50Hz
額定絕緣水平 一次對二次及地 11.5／42／75kV
二次之間及地3kV 2min
額定二次電流 5A或1A
測量級儀表保安系數 ≤10
局部放電水平 附和GBl208—1997視在放電量≤20PC
| 額定一次電流(A) | 準確級組合 | 額定輸出(VA) | 準確限值系數 | 短時熱電流(KA有效值) | 動穩定電流(KA峰值) | |||
| 0.2S | 0.2 | 0.5 | 10P | |||||
| 20-200 |
0.2S/10P 0.2/10P 0.5/10P |
15 | 15 | 20 | 30 | 10 | 200I1n | 500I1n |
| 300 | 45 | 110 | ||||||
| 400 | 30 | 40 | 50 | 120 | ||||
| 500 | 63 | 130 | ||||||
| 600 | ||||||||
| 800 | ||||||||
| 1000 | ||||||||
| 1200 | ||||||||
| 1500 | 20 | 20 | 40 | 60 | 80 | 140 | ||
| 2000 | ||||||||
| 2500 | 100 | 180 | ||||||
| 3000 | ||||||||
| 3150 | ||||||||
LZZBJ12-10A電流互感器校驗方法
在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。
電流互感器額定電壓不小于裝設點線路額定電壓。
LZZBJ12-10A電流互感器變比
應根據一次負荷計算電流IC選擇電流互感器變比。電流互感器一次側額定電流標準比（如20、30、40、50、75、100、150、2×a/C）等多種規格，二次側額定電流通常為1A或5A。其中2×a/C表示同一臺產品有兩種電流比，通過改變產品的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2×a/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流（即計算IC）。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
