JDZ1-1電壓互感器原理

JDZ1-1電壓互感器為單相雙繞組繞注式戶內型產品，適用于50Hz、380V電路中，供測量電壓、電能和功率以及繼電保護，自動裝置用。（JDZ2-1電壓互感器）

JDZ1-1電壓互感器，JDZ2-1型電壓互感器適用于額定頻率50Hz，額定電壓為10KV及以下的電力系統中作電壓、電能測量 及繼電保護之用。該系列產品為全封閉環氧樹脂澆注絕緣結構。一、二次繞組和鐵芯用環氧樹脂混合膠澆注成型。具有很高的機械強度、防潮、防腐蝕性、防火及免 維護等優點。鐵芯采用優質晶粒取向冷軋硅鋼片疊制而成，具有很好的誤差性能。一次繞組接線端子標志“A、X”（新標準為A、B）在上部，二次繞組接線端子 “a、x”（新標準為a、b）在下部，且加裝防護罩，以防竊電。底部裝有安裝底板供用戶[安裝使用，且有接地螺栓供接地使用。

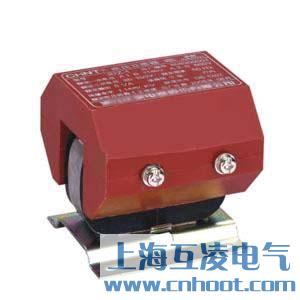

JDZ1-1型干式電壓互感器結構

本型互感器為澆注式外鐵芯結構，鐵芯選用冷軋硅鋼片制成C型，將鐵芯套在同心繞制的多面體繞組中，用鋼帶扎成一整體，鐵芯兩側安裝一、二次繞組的出線接線座、下部有供安裝互感器用的底座，銘牌處于頂部，明顯醒目，整體結構緊湊，美觀、合理。 本型電壓互感器可用于單相線路，兩臺互感器連成V型，接線后可用于三相線路。

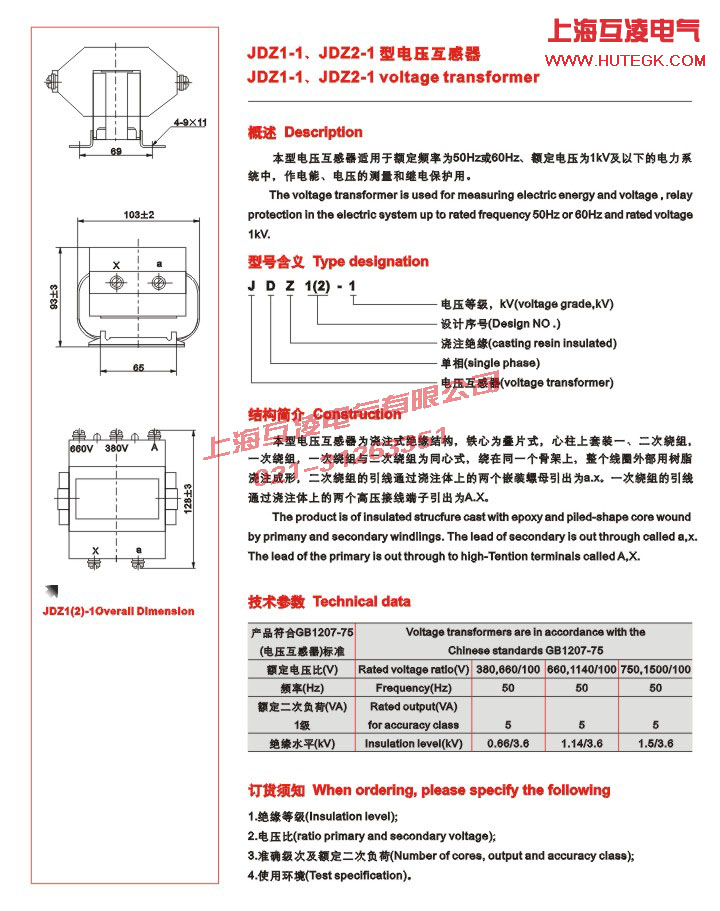

JDZ1-1電壓互感器參數

1、產品標準：GB1207-1997《電壓互感器》；

2、負載功率因數：COS&=0.8 (滯后)；

3、本型互感器亦可于濕熱帶地區；

4、互感器承受工頻耐壓試驗：一次線圈對二次線圈及地為 3kV，一次線圈對地為3kV，持續時間1 min，無擊穿或閃絡現象。

JDZ1-1電壓互感器的作用

電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系?？梢哉f，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
